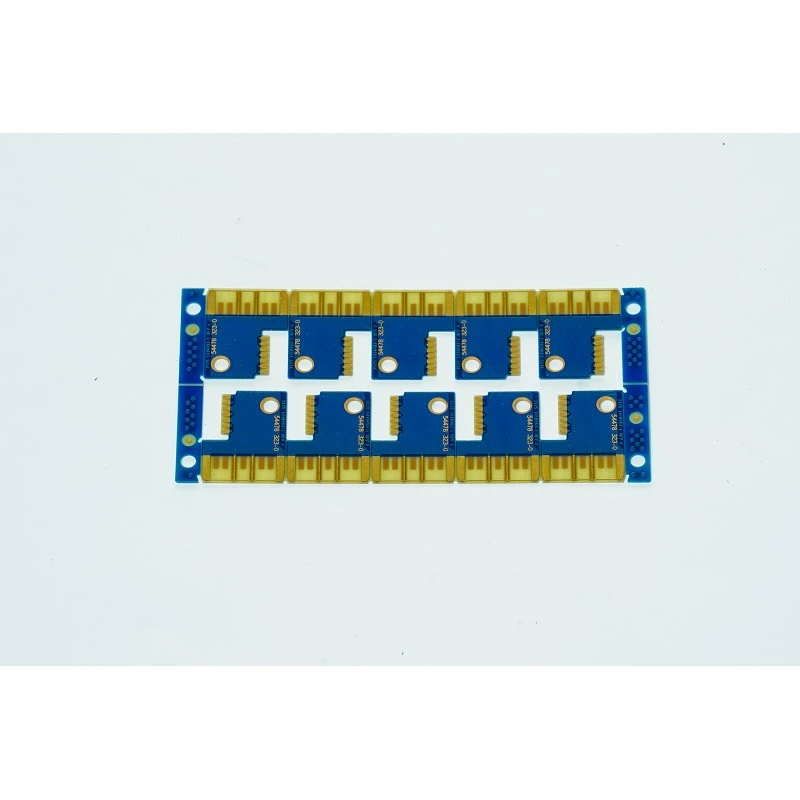

Ultra - þunnt hringrás

Ultra - þunnt prentað hringrás (PCB) er sérstök gerð af hringrásarborði sem einkennist af þykkt verulega lægri en venjuleg PCB. Þetta er venjulega náð með því að nota afar þunnt kjarna undirlagsefni (td minna en 0,4 mm fyrir stífar spjöld) eða með sérhæfðum ferlum (svo sem að nota Ultra - þunnt kopar - klædd lagskipt, draga úr lagafjölda eða nota sveigjanlegt efni). Það er ekki skilgreint með algerum tölulegum staðli heldur er hlutfallslegt hugtak byggt á hefðbundnum forritum. Grunneinkenni þess er róttæk lækkun á heildarþykkt en viðheldur nauðsynlegum vélrænni styrk og rafmagni, uppfyllir mikilvægar kröfur tækja um miniaturization, léttan hönnun og mikinn sveigjanleika.
Lykileinkenni þess fela í sér:
1.. Mikil þynna og létt: Hægt er að minnka heildarþykktina í nokkra tíundu af millimetrum eða jafnvel minna, sem gerir það tilvalið fyrir flytjanlegan rafeindatækni með alvarlegum plássþvingunum.
2. mikill sveigjanleiki: jafnvel stíf efni (eins og ultra - þunnt fr - 4) getur sýnt gráðu bendaness; Ef sveigjanlegt efni (svo sem pólýimíð pi) eru notuð verður það öfgafullt - þunnt sveigjanlegt hringrás (FPC), fær um kraftmikla þrívíddar beygju.
3. Flókin hönnun og framleiðsla: Vegna þunnra og viðkvæmra efna er framleiðsluferlið (þ.mt meðhöndlun, æting, lamun) hættara við málefni eins og vinda, klóra og misskiptingu, sem krefst mjög háþróaðrar og nákvæmrar framleiðslutækni.
4. Forrit - ekið: Hönnun þess og þróun er fyrst og fremst drifin áfram af staðbundnum og formþáttarkröfum endafurða.

Hringdu í okkur

Vörueinkenni

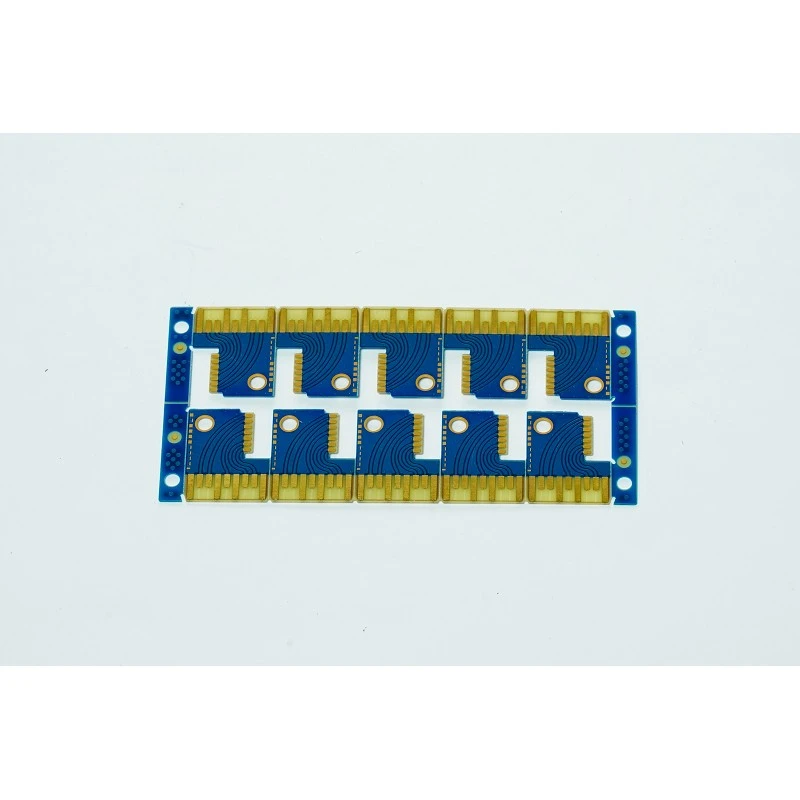

Ultra - þunnt FR4 PCB er tegund af stífri prentaðri hringrás sem er framleidd með því að nota einstaklega þunnt gler - styrkt epoxý lagskipt (FR4). Hugtakið „Ultra - þunnt“ vísar venjulega til fullunnna borðþykktar verulega minna en venjuleg PCB (td minna en 0,4 mm). Það sameinar eðlislæga kosti hefðbundinna stífra FR4 spjalda með einstökum einkennum sem lágmarks þykkt hefur komið fram.

Lykileinkenni þess fela í sér:
1.
Kjarnaeiginleikinn er lágmarks þykkt bæði kjarna undirlagsins og fullunnið borð (td 0,2 mm, 0,3 mm), sem nær endanlegri þyngdartap og sparnað í geimnum. Þetta gerir það tilvalið fyrir forrit með ströngum þykktarþvingunum.

2. takmarkaður sveigjanleiki (Bendanity):
Ólíkt þykkum spjöldum, þá þolir Ultra - þunnt fr4 ákveðna beygju eða sveigju. Þetta gerir það kleift að setja það upp í takmörkuðum bogarýmum. Hins vegar er þessi beygja venjulega einn - tími eða truflanir og hentar ekki fyrir forrit sem krefjast endurtekinna kraftmikils sveigju, sem er grundvallarmunur frá sveigjanlegum prentuðum hringrásum (FPCs).

3.. Framúrskarandi rafmagns einangrun:
Það erfir yfirburða rafmagns einangrunareiginleika venjulegs FR4 efnis, í raun koma í veg fyrir skammhlaup og tryggja heilleika merkja.

4.. Mikill vélrænn styrkur og stöðugleiki:
Þrátt fyrir þynnku veitir glertrefjarbyggingin meiri stífni, tárþol og víddarstöðugleika samanborið við hreinar sveigjanlegar kvikmyndir (td PI). Það er minna viðkvæmt fyrir teygju eða aflögun meðan á samsetningu stendur.

5. Góð vinnsluhæfni og eindrægni:
Framleiðsluferli þess er samhæft við venjulega FR4 PCB ferla (td borun, etsing, lóðmálmaforrit) og þarfnast ekki alveg nýs framleiðslubúnaðar. Það er líka auðveldara að samþætta og setja saman hefðbundna þykkari PCB.

6. Miklar framleiðsluáskoranir:
Ultra - þunnt efni er næmara fyrir vinda, meðhöndlunarörðugleikum (brothætt, auðveldlega klórað) og rangfærslu meðan á framleiðslu stendur, setja afar miklar kröfur um ferli stjórnunargetu framleiðanda.

7. Kostnaður yfir sveigjanlegum stjórnum:
Fyrir forrit sem krefjast nokkurrar aflögunar en einnig mikils áreiðanleika, er öfgafullt - þunnt FR4 oft kostnaður - skilvirk lausn en sveigjanleg prentuð hringrás (FPCs).

Vöru kosti

Rafeindatækni neytenda

Snjallsímar/snjallúr: Notaðir í innbyrðis þvinguðum íhlutum eins og aðalborðum, myndavélareiningum og skynjaraborðum
Fartölvur/spjaldtölvur: beitt í innri hringrásartengingum Ultra - þunnra tækja
Breytanleg tæki: Veittu áreiðanlegan stuðning í hringrásum í snjöllum hljómsveitum og AR/VR búnaði

Samskiptabúnaður

5G tæki: Notað í litlum grunnstöðvum, millimetra - bylgju loftnetseiningar osfrv.
Optical einingar: Spilaðu mikilvæg hlutverk í háu - hraða ljósfræðilegum einingum fyrir gagnaver og samskiptabúnað
Netbúnað: Notað í innri tengingum beina og rofa

Bifreiðar rafeindatækni

Í - skjákerfi ökutækis: Notað í skjáborðinu og miðstýringu
ADAS kerfi: beitt í ratsjárskynjara og myndavélareiningum
Í - Skemmtunarkerfi ökutækja: Virkja flókin hringrásarskipulag í takmörkuðum rýmum

Lækningatæki

Færanleg lækningatæki: Notað í glúkósa mælum, flytjanlegum skjám o.s.frv.
Ígræðanleg tæki: Veittu áreiðanlegan stuðning í tækjum eins og gangráð
Læknisfræðileg myndatæki: Notað í nákvæmni tækjum eins og endoscopes

Iðnaðarstjórnun

Skynjaraeiningar: beitt í ýmsum iðnaðarskynjara
Sjálfvirkni búnaður: Notaður í vélfærafræði handleggi, stjórnunareiningum osfrv.
Mælingartæki: Virkni í nákvæmni prófunarbúnaði
